Замки SMT
Ассортимент замков SMT

Технические характеристики замков SMT
Характеристики
SMT-35
SMT-50
SMT 65
SMT 75
SMT-VINT
SMT-KROT
SMT-TIGER






1
Соединитель
SMT-35
SMT-50
SMT-65
SMT-75
SMT-VINT
SMT-KROT
SMT-TIGER
2
Максимальное натяжение, kN/m
400
700
1000
1000
3000
3000
3500
3
Ширина, mm
5-18
14-21
18-25
23-60
8-..
8-..
8-..
4
Минимальный диаметр барабана
300
700
1000
1000



5
Зазор между болтами, mm
35
50
65
75



6
Количество разъемов в коробке
50
25
25
10200200200

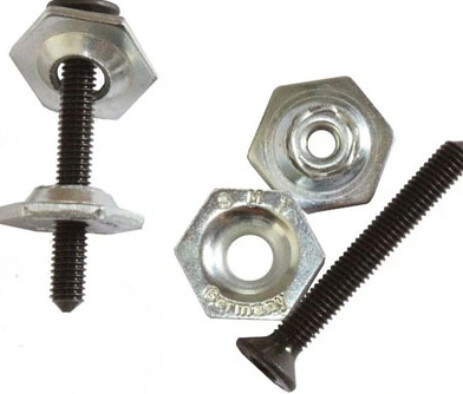

Механические соединители SMT-VINT
Механический соединитель SMT-VINT предназначен для стыковки резинотканевых конвейерных лент толщиной от 8 мм и прочностью до 3000 Н/мм.
Тип соединителей SMT-VINT является эффективным способом стыковки транспортерных лент, т.к. они изготавливаются из специальных высокопрочных легированных сталей, что придает им отличные механические и прочностные характеристики.
В комплект поставки SMT-VINT входят 200 шт. соединителей (специальный винт SMT М6 длиной 50 мм, шестигранная шайба SMT, гайка SMT S22 толщиной 2,5 мм) и бита для установки.

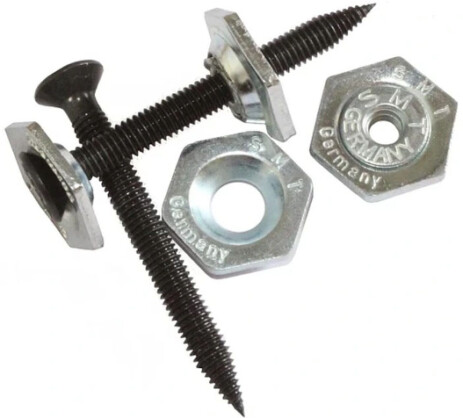

Механические соединители SMT-KROT
Механический соединитель SMT-KROT предназначен для стыковки резинотканевых конвейерных лент толщиной от 8 мм с разрывным усилием до 3000 Н/мм.
Тип соединителей SMT-KROT является высокоэффективным способом стыковки транспортерных лент, т.к. они изготавливаются из специальных высокопрочных легированных сталей, что придает им превосходные механические и прочностные характеристики.
Соединители SMT-KROT комплектуются специальным винтом SMT M6 длиной 59 мм с конусообразным наконечником с метрической резьбой (это позволяет производить установку соединителя без предварительного нанесения отверстий в ленте, что исключает повреждение тканевых прокладок ленты), шестигранной шайбой SMT, имеющей зенковку под винт, и шестигранной гайкой SMT S22 толщиной 2,5 мм, изготовленной методом холодной штамповки.
В комплект поставки SMT-KROT входят 200 шт. соединителей с острым винтом и бита для установки. Для оперативной установки возможна поставка дополнительного инструмента: шаблона, профессионального шуруповерта, маркера, ножа и пр.

Механические соединители SMT-TIGER
Механический соединитель SMT-TIGER предназначен для стыковки резинотканевых конвейерных лент толщиной от 8 мм с разрывным усилием до 3500 Н/мм.
Тип соединителей SMT-TIGER является наиболее эффективным способом стыковки транспортерных лент, т.к. они изготавливаются из специальных высокопрочных легированных сталей, что придает им превосходные механические и прочностные характеристики.
Соединители SMT-TIGER комплектуются специальным винтом SMT M6 длиной 59 мм с конусообразным наконечником с метрической резьбой (это позволяет производить установку соединителя без предварительного нанесения отверстий в ленте, что исключает повреждение тканевых прокладок ленты), шестигранной шайбой SMT с тремя зубцами и шестигранной гайкой SMT S22 с тремя зубцами толщиной 2,5 мм.
В комплект поставки SMT-TIGER входят 200 шт. соединителей с острым винтом и бита для установки. Для оперативной установки возможна поставка дополнительного инструмента: шаблона, профессионального шуруповерта, маркера, ножа и пр.

Механические соединители SMT-35
Механические соединители SMT-35 предназначены для стыковки различных типов конвейерных (транспортерных) лент толщиной от 5 до 18 мм, эксплуатируемых в различных отраслях промышленности (горной, химической, добывающей, сельскохозяйственной, строительной и др.). Соединители SMT-35 используют как для непосредственно стыкового соединения ("стык в стык" или внахлест) для конвейерных лент с разрывным усилием до 400 Н/мм, так и для ремонта локальных порезов транспортерных лент. При этом диаметр барабанов конвейера должен быть не менее 300 мм.
Конструктивно замки SMT-35 представляют из себя 2 пластины из высокопрочной легированной стали толщиной 2,5 мм, каждая из которых имеет по 6 зубцов, которые при стяжке входят полотно конвейерной ленты и надежно фиксируют соединение. В свою очередь пластины стягиваются между собой специальными самоустанавливающимися винтами М6 длиной 58 мм, план-шайбами и план-гайками, при этом расстояние между винтами составляет 35 мм.
В комплект поставки входят 50 шт. соединителей и бита. Для оперативной установки соединителей SMT-35 может поставляться дополнительный инструмент: профессиональный шуруповерт, маркер, нож, обламыватель винтов.

Механические соединители SMT-50
Механические соединители SMT-50 предназначены для стыковки различных типов конвейерных (транспортерных) лент толщиной от 7 до 18 мм, эксплуатируемых в различных отраслях промышленности (горной, химической, добывающей, сельскохозяйственной, строительной и др.). Соединители SMT-50 используют как для непосредственно стыкового соединения ("стык в стык" или внахлест) для конвейерных лент с разрывным усилием до 700 Н/мм, так и для ремонта локальных порезов транспортерных лент. При этом диаметр барабанов конвейера должен быть не менее 400 мм.
Конструктивно замки SMT-50 представляют из себя 2 пластины из высокопрочной легированной стали толщиной 2,5 мм, каждая из которых имеет по 6 зубцов, которые при стяжке входят полотно конвейерной ленты и надежно фиксируют соединение. В свою очередь пластины стягиваются между собой специальными самоустанавливающимися винтами М6 длиной 58 мм, план-шайбами и план-гайками, при этом расстояние между винтами составляет 50 мм.
В комплект поставки входят 25 шт. соединителей и бита. Для оперативной установки соединителей SMT-50 может поставляться дополнительный инструмент: профессиональный шуруповерт, маркер, нож, обламыватель винтов.

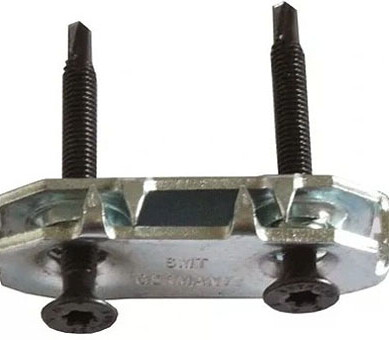

Механические соединители SMT-65
Механические соединители SMT-65 предназначены для стыковки различных типов конвейерных (транспортерных) лент толщиной от 7 до 30 мм, эксплуатируемых в различных отраслях промышленности (горной, химической, добывающей, сельскохозяйственной, строительной и др.). Соединители SMT-65 используют как для непосредственно стыкового соединения ("стык в стык" или внахлест) для конвейерных лент с разрывным усилием до 700 Н/мм, так и для ремонта локальных порезов транспортерных лент. При этом диаметр барабанов конвейера должен быть не менее 450 мм.
Конструктивно замки SMT-65 представляют из себя 2 пластины из высокопрочной легированной стали толщиной 3,0 мм, каждая из которых имеет по 6 зубцов, которые при стяжке входят полотно конвейерной ленты и надежно фиксируют соединение. В свою очередь пластины стягиваются между собой специальными самоустанавливающимися винтами М6 длиной 58 мм, план-шайбами и план-гайками, при этом расстояние между винтами составляет 65 мм.
В комплект поставки входят 25 шт. соединителей и бита. Для оперативной установки соединителей SMT-65 может поставляться дополнительный инструмент: профессиональный шуруповерт, маркер, нож, обламыватель винтов.

Механические соединители SMT-75
Механические соединители SMT-75 предназначены для стыковки различных типов конвейерных (транспортерных) лент толщиной от 7 до 30 мм, эксплуатируемых в различных отраслях промышленности (горной, химической, добывающей, сельскохозяйственной, строительной и др.). Соединители SMT-75 используют как для непосредственно стыкового соединения ("стык в стык" или внахлест) для конвейерных лент с разрывным усилием до 700 Н/мм, так и для ремонта локальных порезов транспортерных лент. При этом диаметр барабанов конвейера должен быть не менее 450 мм.
Конструктивно замки SMT-75 представляют из себя 2 пластины из высокопрочной легированной стали толщиной 3,0 мм, каждая из которых имеет по 6 зубцов, которые при стяжке входят полотно конвейерной ленты и надежно фиксируют соединение. В свою очередь пластины стягиваются между собой специальными самоустанавливающимися винтами М6 длиной 58 мм, план-шайбами и план-гайками, при этом расстояние между винтами составляет 75 мм.
В комплект поставки входят 10 шт. соединителей и бита. Для оперативной установки соединителей SMT-75 может поставляться дополнительный инструмент: профессиональный шуруповерт, маркер, нож, обламыватель винтов.
